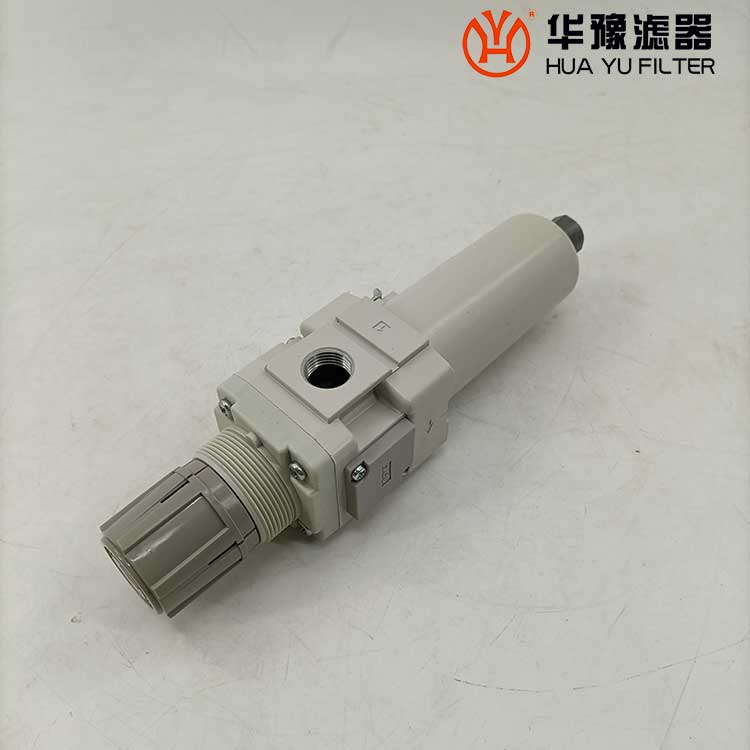

華豫SMC過濾減壓閥AW30-N03-2-A

SMC過濾減壓閥AW30-N03-2-A

產品介紹：

SMC過濾器AW30-03BCG-A

主體大小 30 組合件大小
螺紋的種類 - 公制螺紋(M5)/Rc
接管口徑 03 3/8
可選項a B 有托架
可選項b C 浮子式自動排水器N.C.(常閉)未加壓時不排出
可選項c G 帶圓形壓力表(帶限位指示器)
準標準a - 0.05～0.7MPa設定，聚碳酸酯杯
準標準b - 帶排水活門，溢流型，流向:左→右，產品標牌、杯注意指示和壓力表的單位表示:MPa
訂制規格 - 標準

SMC過濾器結構原理:

從進口流入的壓縮空氣，經導流片的切線方向的缺口強烈旋轉，液態油水及固態污染物受離心作用，被甩到水杯內壁上，再流至底部。除去了液態油水及雜質的壓縮空氣，通過濾芯進一步清除微小固態顆粒，然后從出口流出。 空氣中的溶膠狀的威力是能通過5um的濾芯的，擋水板能防止下部的液態油水被卷口氣流中，聚積在水杯內的冷凝水，按動手動按針，便可以從排水口指出。濾芯有金屬網型、燒結型和纖維凝聚型。燒結型有銅珠燒結、樹脂燒結和陶瓷燒結等。銅珠燒結濾芯的表面和內部都起到過濾作用，強度好，***，可清洗幾次重復使用。纖維凈聚型有樹脂類，人造纖維類材料等。金屬網型知識表面起到過濾作用。
