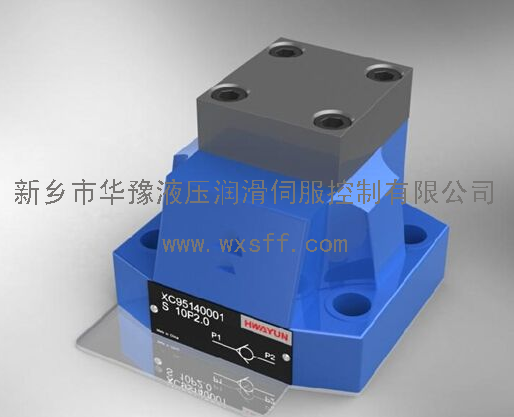

博世方向閥進口原裝先導式單向閥SL 10/32 華豫液壓

　　規格 10 … 32

　　組件系列 4X

　　最大工作壓力 315 bar

　　最大流量 550 l/min

　　產品特征：

　　用于底板安裝

　　油口安裝面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)

　　用于螺紋連接

　　用于一個執行機構油口的無泄漏阻塞

　　方向滑閥或方向座閥的可用附件，可選

　　外部先導油回油

　　可用于衰減釋放的帶預開口的型號，可選

　　具有多種開啟壓力，可選

　　單向閥安裝套件可單獨使用

　　防腐蝕設計

　　產品說明

　　SL 型單向閥是用于底板安裝或螺紋連接的先導式單向閥。用于一個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。

　　該閥主要由殼體 (1)、提升座閥 (2)、壓縮彈簧 (3)、控制閥芯 (4) 以及可選預開口球座閥 (5) 組成。

　　座閥允許流體從 A 流向 B，而無需外部先導壓力。在相反方向上，座閥以液壓方式緊閉。

　　條件： pA > pB + 開啟壓力（壓縮彈簧）。

　　油口 X 處的高先導壓力足以使控制閥芯 (4) 沿球座閥 (5)（型號“A”）方向移動，并推動提升座閥 (2) 離開其閥座。這便實現了兩個方向上的自由流動（主動保持打開）。

　　為確保座閥主動打開，控制閥芯 (4) 兩側上的壓力比與控制閥芯 (4) 或提升座閥 (2) 上的面積比同樣重要。

　　因此，為 SL 型（小環形區域 A4 (9)）提供了以下可用選項：帶預開口“A”和不帶預開口“B”的型號。

　　型號“A” （帶預開口）

　　該閥配有一個附加的預開口。通過對油口 X 加壓，控制閥芯 (4) 將向右移動。這樣一來，滾珠 (5) 和提升座閥 (2) 將先后被推出閥座。
